真空捏合機的組成部件工藝

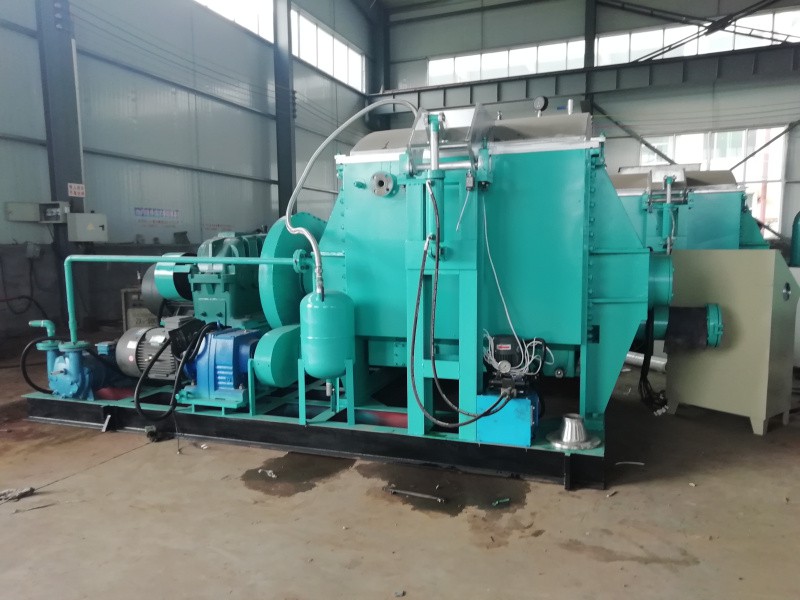

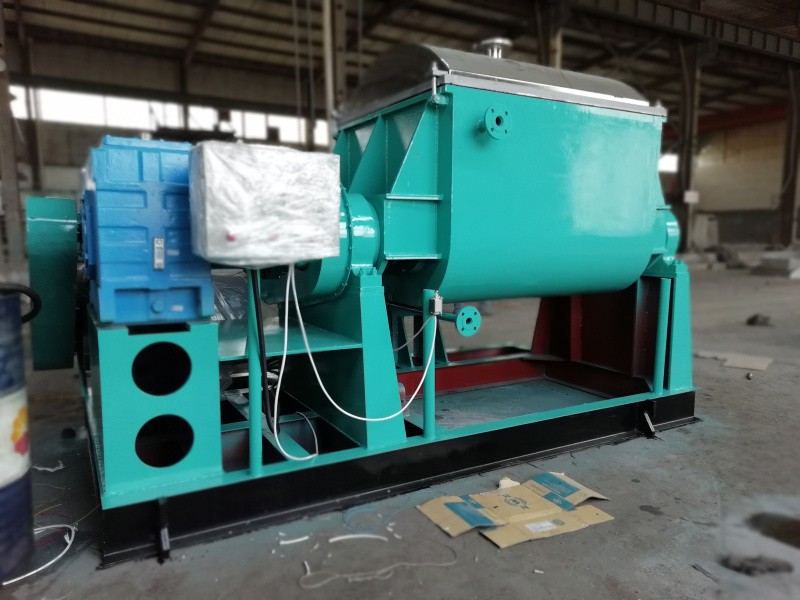

真空捏合機主要應用的工藝有焊接，鉆，刨，銑，鏜等機械加工工藝。由缸體、缸蓋、攪拌槳、底座、驅動系統、電氣系統等構成，我們來分別了解一下吧：
缸體：缸體是由帶夾套的W型鍋體及其左右的支撐側板構成，鍋體內襯板是由不銹鋼板切割并卷制，在磨具上焊接而成。
側板：是由碳鋼板按照圖紙切割拼接并焊接而成，上分列兩支拌槳及螺桿的穿過孔，為了使拌槳和螺桿平穩轉動，采用整體式鏜孔加工，即先將側板和鍋體通過螺栓連接，并打好定位銷，以W底弧及垂直面為基準面，依照圖紙一次鏜出側板上的穿過孔及軸承座位置孔，保證了兩槳的平行度和同心度，使得設備運轉平穩
缸蓋：缸蓋是由不銹鋼板及不銹鋼方鋼并焊接成弧形狀，邊框上經銑床加工出平面及嵌條凹槽，蓋面上按照客戶要求加工出各種接口，為缸體的密封創造了條件。
攪拌槳：攪拌槳是真空捏合機關鍵的構件，經先后兩次車削加工，不銹鋼包覆而成。
底座：底座一般是采用槽鋼或工字鋼焊接而成，在真空捏合機的關鍵支撐部位下端均相應有鋼構件排放，保證了機身的穩定性，底座焊接在精制平臺上焊接，保證了底座的平整度，使得機器能夠良好平穩的運轉。
驅動系統：捏合機驅動部分包括軸承，同步齒輪，減速箱及電機，經過整體鏜孔加工的鍋體在裝配后，配套精密的速比齒輪通過內齒套連接減速箱輸出端，電機與減速箱采用皮帶皮帶盤軟連接，能夠很好的保護電機及減速箱，驅動部分關鍵的是選購件的質量及裝配的同心度，因此選用一套進口減速箱和電機是保證捏合機安全運轉的關鍵，另外在裝配時須調校好減速箱輸出端和攪拌軸輸入端的同心度，這樣捏合機在運轉時才能游刃有余，降低噪音，延長使用壽命。
電氣系統：電氣系統就像是捏合機的大腦，捏合機所有的動作均通過電氣系統來實現，包括加熱控制，攪拌槳轉動，出料，缸蓋啟閉，因此電氣系統制造業頗為關鍵，應選用質量過硬的電氣化產品，電路設計合理，安全電路完善才能很好的保護好電機及保證捏合機在高強度的作業環境中平穩運行。
